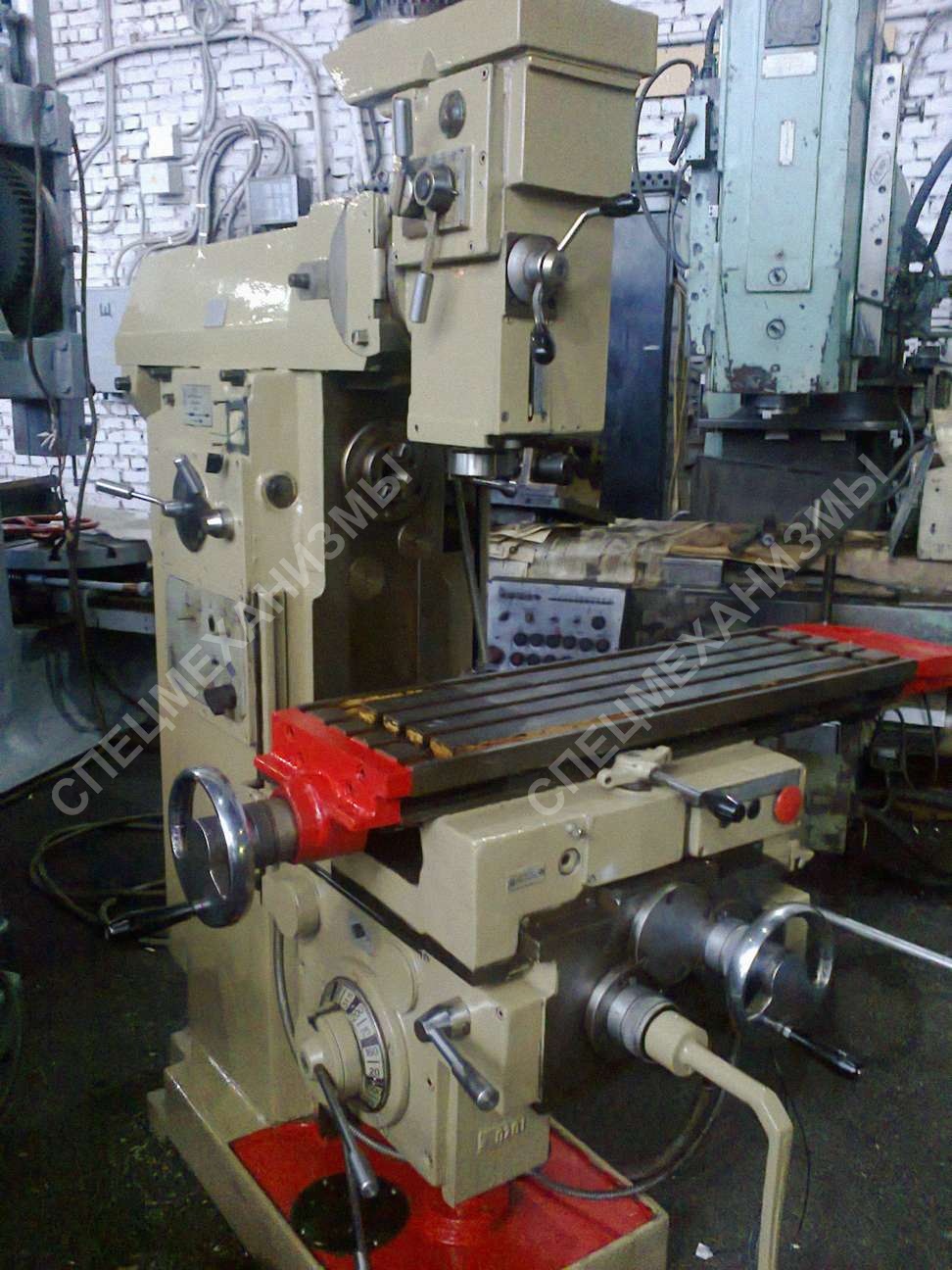

Станок универсально-фрезерный мод. 6Р80Ш
Стоимость: Уточняйте
Широкоуниверсальный консольно-фрезерный станок мод. 6Р80Ш предназначен для выполнения различных фрезерных работ в условиях индивидуального, мелкосерийного, серийного производства. На подобных станках можно изготовлять металлические модели, штампы, прессформы, шаблоны, кулачки и т. п.
Для обработки различного вида поверхностей, а также крупногабаритных деталей, превышающих по своим размерам габарит стола, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под любым углом в двух взаимно перпендикулярных плоскостях.
Горизонтальный шпиндель станка может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами. Возможна как раздельная, так и одновременная работа обоими шпинделями.
Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого или глобусного столов и других приспособлений.
| Технические характеристики | |
|---|---|
| Размеры рабочей поверхности стола, мм | 800х200 |
| Число Т-образных пазов | 3 |
| Наибольшие перемещения стола, мм | |
| продольное | 500 |
| поперечное | 160 |
| Min. и max. расстояния от оси горизонтального шпинделя до рабочей поверхности стола, мм | 50-330 |
| Расстояние от торца шпинделя поворотной головки до стола, мм | 55-355 |
| Перемещения стола на одно деление лимба (продольн.,поперечн.), мм | 0,05 |
| Перемещения стола на одно деление лимба (вертикал.), мм | 0,02 |
| Перемещения стола на один оборот лимба, мм | |
| продольное и поперечное | 6 |
| вертикальное | 2 |
| Наибольшее перемещение пиноли шпинделя, мм | 60 |
| Поворот головки в поперечной плоскости, град.: | |
| к станине | 30 |
| от станины | 45 |
| Поворот головки в продольной плоскости, град. | +-90 |
| Внутренний конус горизонтального шпинделя по ГОСТ 15945-70 | ISO 40 |
| Внутренний конус вертикального шпинделя фрезерной головки по ГОСТ 2847-67 | Морзе 4 |
| Мощность электродвигателя привода главного движения, кВт | 3,0 |
| Габариты станка, мм: | |
| длина | 1820 |
| ширина | 1875 |
| высота | 1765 |
| Масса станка, кг | 1340 |
